W80鎢銅合金棒，是由80%的鎢和20%的銅配比組成的棒材，其中20±2%銅，雜質(zhì)鎢為0.5余量。W80鎢銅合金由于含鎢量較高，所以鎢本身硬度高、熔點(diǎn)高的特點(diǎn)也在其中體現(xiàn)了出來(lái)。其密度可達(dá)15.15g/cm3,硬度不低于HB220。但是由于銅含量的下降，電導(dǎo)率和導(dǎo)熱系數(shù)也有所改變，電導(dǎo)率約為34IACS%，導(dǎo)熱系數(shù)190-210（wm/k），熱膨脹系數(shù)8.0-8.5（10-6K），抗彎強(qiáng)度可達(dá)980。
更多W80鎢銅合金棒產(chǎn)品信息請(qǐng)?jiān)L問(wèn)http://www.tungsten-copper.com/chinese/tungsten-copper-rod-W80.html

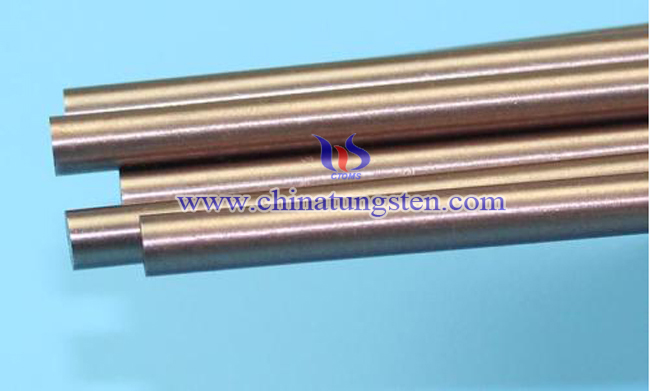

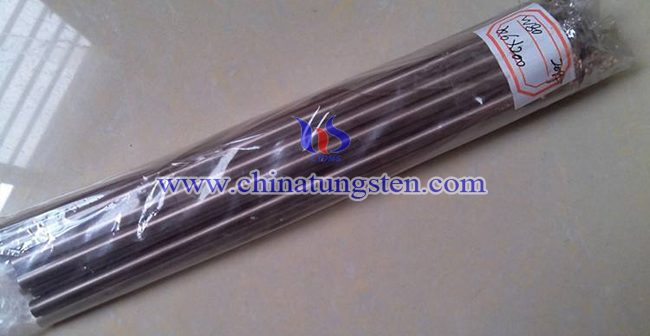

W80鎢銅合金棒圖片
W80鎢銅合金棒能作為高溫材料的原理是由于燃?xì)鉁囟冉咏踔脸^(guò)3000℃時(shí)，一般材料無(wú)法在這樣的高溫轉(zhuǎn)臺(tái)下正常工作，而鎢銅材料則不同，其借助自身銅蒸發(fā)吸收熱量，從而大大降低部件的整體溫度。此外，在進(jìn)行鎢銅材料放電、線切割加工時(shí)應(yīng)注意參數(shù)的調(diào)整，其線切割時(shí)速度相對(duì)于其他材料要緩慢，屬于正常現(xiàn)象。在電鍍時(shí)，鎢銅屬于金屬粉末結(jié)晶，電鍍前處理應(yīng)該注意避免強(qiáng)酸和強(qiáng)堿的接觸，以免造成表面金屬顆粒脫落從而影響電鍍的最終效果。
